詳細介紹
眾所周知，主機是螺桿式空氣壓縮機的心臟，其性能直接影響整機運行的經濟性及壽命，成本也占整機的30%以上。LU系列螺桿式空壓機選用原裝的Atlas Copco單機頭C190主機，是由被公認為全球最大、最先進的螺桿式空氣壓縮機供應商阿特拉斯?科普柯集團統一配送的。該主機的生產基地是被公認為全球最大、最先進的螺桿式空氣壓縮機主機生產基地。Atlas Copco專利主機采用先進的SAP型。其特點是：●陰陽轉子直徑相等，相對于5/6齒或4/5齒結合，陰轉子有更高的剛度，故不易變形，內
部泄露損失小；●擁有最佳的螺桿線速度；●主機型線為磨削加工而成，螺桿的精度更高。最大限度降低螺桿的受力，有效延長運動部件的壽命。LU200系列螺桿式空氣壓縮機的噪音為80分貝，這表明壓縮機主機加工精度運行時沖擊、振動小，反映了主機的設計和加工具有國際先進水平。Atlas Copco主機具有很高的效率，最佳的螺桿線速度使其比市場上同類產品節能5%以上。主機轉子的無故障時間和壽命很大程度取決于軸承的壽命，Atlas Copco主機的軸承為德國SKF公司（總部亦在瑞典，與阿特拉斯?科普柯互相參股）專門為其配套的重載軸承，壽命較一般軸承長20%以上。配有專門設計的油停止閥，防止在停機或突然停電狀態下，螺桿機油從主機口反噴至空氣濾芯。
二、電機 機選用國內知名品牌，軸承采用“SKF”重載電機軸承，電機效率高，絕緣性好，耐高溫，超負荷能力可達銘牌功率的15％左右。
三、傳動方式 LU系列機器采用彈性聯軸器直聯傳動方式，傳動效率高。●專門設計的彈性聯軸器將電機、主機結合為一體。確保壓縮機在運輸、安裝、和運行過程中，主機和電機永久對中，提高運行可靠性。●采用由Atlas Copco提供的原裝進口齒輪，按AGM13標準制造，達到目前國際上齒輪制造標準的最高等級（同空中客車Air Bus上的齒輪等級相同），可確保齒輪在惡劣的工作環境下可以正常使用。一般的螺桿機齒輪采用AGM11標準制造，低于Atlas Copco兩個等級。
四、氣量控制、調節系統本機組采用歐洲集團總部統一設計、生產、配送的原裝減荷閥，氣量為自動調節。根據用戶的用氣量啟閉減荷閥，當進氣口打開時，壓縮機加載，當進氣口關閉時，壓縮機減荷。這種減荷閥效率更高，更節省能量。同時還具有高可靠性的優點。
五、冷卻系統 螺桿式壓縮機冷卻系統由油冷卻器和壓縮空氣后冷卻器兩部分組成，冷卻器的作用是冷卻壓縮機排出的壓縮空氣及潤滑油。風冷機組中使用的是板翅式冷卻器，全部由鋁合金材料焊接制成，其獨特的翅片結構，增加了二次換熱面積，促進了擾流，提高了換熱系數。其特點是體積小（其體積只有一般列管式的1/3）、重量輕、換熱效率高。油冷卻器在設計時加大了30%的換熱面積，余量大，在使用過程中即使是南方地區濕熱的天氣條件下，也不會影響正常使用。雖然生產廠家成本提高，但用戶使用、清洗維護周期長，排氣溫度較低。
六、溫度控制方式螺桿式壓縮機通過溫控閥來控制最低噴油溫度，因為較低的噴油溫度會使壓縮機主機的排氣溫度偏低，而在油氣分離器內析出冷凝水，惡化潤滑油的品質，縮短其使用壽命。在控制噴油溫度高于一定溫度時，排出的空氣和潤滑油的混合氣始終會高于露點溫度。本機采用油路溫控閥，以適應在不同環境溫度下運行時：●油溫保持最佳范圍；●防止壓縮空氣中水份析出；●保證潤滑油的使用壽命。

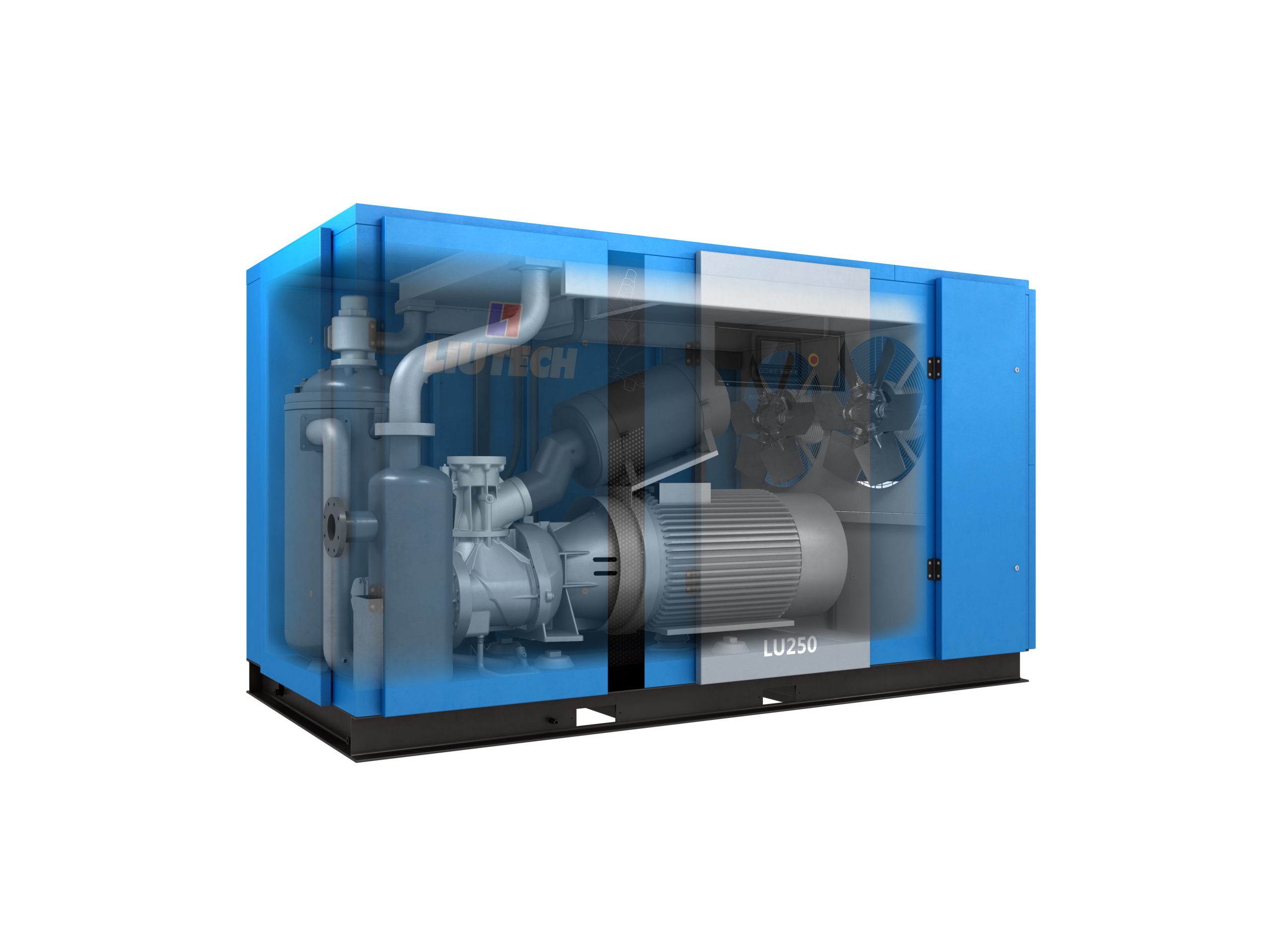

七、各大組件布置的特點LU系列螺桿式空壓機采用了全新的設計，整個機子是全封閉結構，將冷空氣和熱空氣隔離開來，機組內部冷熱流分開，互不干擾，后冷卻器和空濾安裝在機組的進氣端，保證低的進氣溫度和冷卻后的壓縮空氣溫度只高于環境溫度15℃，整個機子配置兩臺冷卻風扇，效率高，散熱效果好。機子內部各部件排列井然有序，可維護性很強。油路和氣路設計簡潔、合理，同時采用不銹鋼軟管減震，將漏油、漏氣的可能性降到最低。主機與電機采用減振墊與機座隔開，對周邊設備不干擾，具有噪聲低，振動小，無需安裝基礎的特點。
八、降噪措施 風冷式螺桿式壓縮機的噪音源主要有三個，即：（1）電機噪聲；（2）主機本身產品的噪聲；（3）管道氣流噪聲。在電機方面，我們通過選用高精度的SKF軸承及平衡精度高的冷卻風扇來降低電機本身的噪音。在主機方面， 我們通過采用較大尺寸的主機降低轉速，采用高精度的齒輪（磨削加工）來降低噪聲。在管道方面，采用大通道、大緩沖容積設計，降低氣流噪音。另外，在密封方面，采用吸音效果佳的吸音材料貼在機器面板內，同時所有的門加裝密封條，以降低整機的噪聲。
九、三級油氣分離系統（離心、重力、精分離）螺桿壓縮機在壓縮空氣過程中產生大量的熱，通常我們需向主機內噴入潤滑油，其主要起到散熱、降噪、潤滑及密封的作用。因為排氣口排出的為油氣混合物，需要經過油氣分離系統進行處理，一方面節約運行費用（耗油），同時也保證排出的氣體潔凈。我公司的油氣分離系統采用的是進口油氣分離元件，效果好、壽命長，正常情況下排氣含油量
≤3ppm。 在不斷提高產品科技含量的同時，分離油罐上蓋采用了更人性化的鉸鏈式設計，可更方便地更換精分器，減輕維護工人的勞動強度。
十、控制系統LU-200系列螺桿式空氣壓縮機采用Schneider產Modicon系列M218控制器，全中文大屏幕彩色顯示，觸摸操作，可現場全中文編程及設置參數，一目了然。人性化的設計，方便中國用戶人機對話及操作使用。該PLC具有運行狀態顯示、故障自動保護及提示功能。可顯示排氣壓力、溫度、保養提醒，運行歷史的高溫、高壓記錄，供維護備查，可提供手動和自動兩種功能。
1． 壓縮機的保護系統。本機組具有下列自動保護功能：
●電機過載保護，停機
●排氣溫度過高保護，停機
●超壓保護，停機
●電源錯相保護，缺相保護，停機
●冷卻風扇電機過載保護，停機
●油氣分離器堵塞報警
●機油過濾器堵塞報警
●空氣濾清器堵塞報警
2．壓縮機的顯示系統。該機組具有如下顯示功能：
●排氣壓力顯示、排氣溫度顯示、運行累計時間顯示
●電機前軸承溫度顯示、主電機過載顯示、冷卻風扇電機過載顯示
●油氣分離器堵塞顯示、機油過濾器堵塞顯示、空氣濾清器堵塞顯示
●壓縮機運行狀態顯示、壓縮機停機顯示
3．其它功能：
●具有報警復位、清除舊信息功能
●具有對故障警報提供診斷信息及相應動作資料功能、密碼鎖定功能
●具有故障匯記功能
4．標準配置：預留
RS485
通訊接口
5．聯控功能
該機可進行聯控，具體聯控方案根據客戶需求而定。
注：聯控產生的費用另計。
十一、安全可靠性
機器通過ISO9001質量管理體系及OHASA18001職業健康和安全管理體系認證，來自集團全球采購系統的優質零部件，確保機器的高性能及可靠表現。
十二、機器外觀
機器面板采用亞光噴塑處理，富有質感，經久耐用，美觀大方。
